某電廠分布式坐席協作系統

一客戶機房需求

某電廠機房現有服務器工作站 12套，需在60公里的控制中心監控和操作這12臺工作站，來實運維管理維護其中設管理員2名分別同時監控各自5臺服務器工作站，顯示內容并可以操作，剩余2臺服務器工作站，分別添加到2名管理員的 KVM控制端主控端里，可以隨意調出、查看、操作。視頻畫面要求支持1080P以上，鼠標鍵盤無延時操作, 控制坐席需2個以上，一主一備，專人操作，KVM輸出端主控具有超級管理員功能，可以對控制端口進行設置\ 如添加用戶名\ 設置權限、設置密碼、設置支持鼠標鍵盤漫游功能，面面分割等功能。

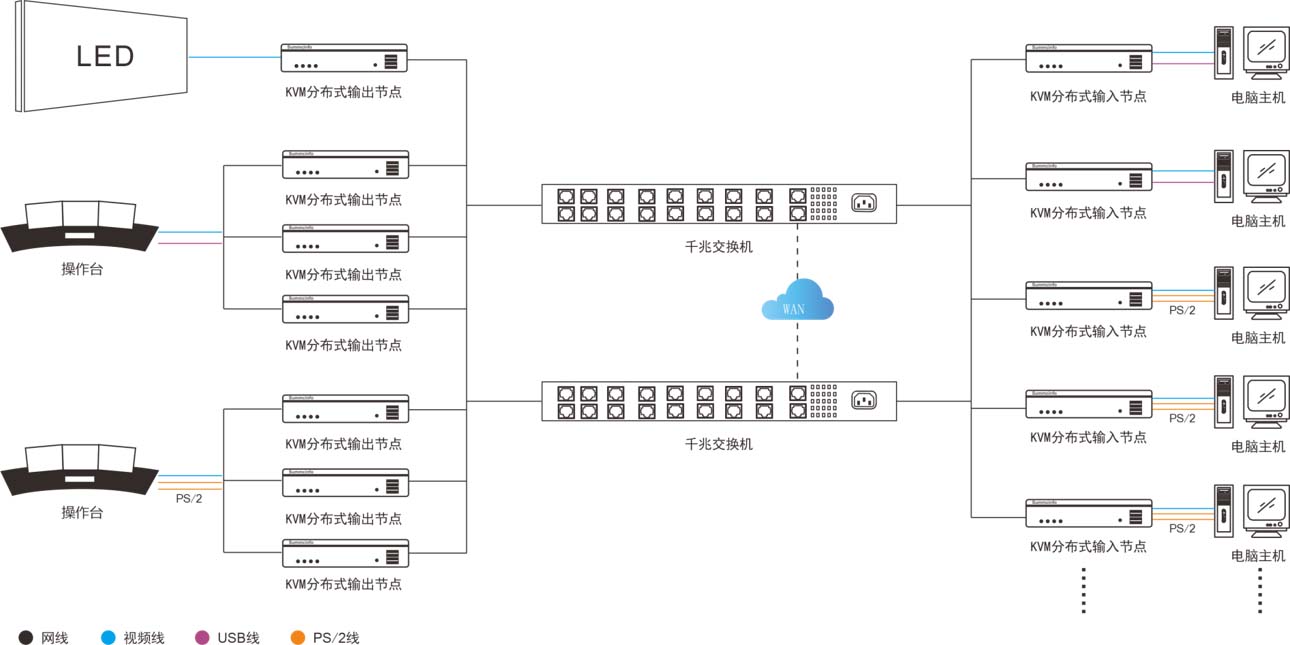

二系統方案架構圖

三系統工作統描述

1 分布式KVM輸入端
將服務器工作站的視頻接口HDMI和USB接口通過HDMI線和USB線連接到分布式KVM的輸入節點HDMI和USB接口，距離2-5米不限如沒有HDMI接口需將VGA或DVI接口轉換成HDMI接口，轉換器建議用綠聯牌，將12臺分布式KVM輸入節點網口通過網線，接入到支持千兆或萬兆交換機電口（網口）。
輸入端的千兆或萬兆交換機的光口通過專用光纖和控制中心另一臺支持千兆或萬兆交換機做級聯傳輸距離60公里。2臺千交換機需安裝支持萬兆的光纖模塊。
建議級聯2條專用光纖，做一主一備。服務器工作站如需在本地控制，顯示器接入分布式KVM本地HDM環出接口，鼠標鍵盤接入服務器工作站USB接口，USB要考慮USB接口擴容問題。分布式KVM輸入分辨率最高支持1920*1080P以上 USB信號不支持透傳，只能做連接鍵鼠操作。
分辨率如需支持4K ，USB支持透傳，需采用4K的分布式KVM輸入節點。
2分布式KVM輸出端
分布式KVM輸出端網口連接到控制中心千兆或萬兆交換機電口（網口）分布式KVM輸出端 HDMI接口接入到本地顯示器，USB接口分別接入鼠標鍵盤。
通電后，雙擊2下Ctrl彈出OSD菜單出現登錄界面，輸入用戶名密碼即可進入控制界面，點擊添加KVM分布式輸入端設好IP地址，點擊顯示所需顯示畫面，即可進行對畫面操作。（詳見使用說明書）
如交換機支持POE供電可以不用連接電源適配器，直接連接。
分辨率如需支持4K ，USB支持透傳，需采用4K的分布式KVM輸入節點。

四、分布式KVM系統產品技術資料

分布式輸入節點是一款圖像采集、圖像傳輸節點支持VGA、HDMI、DVI常規信號類型接入,是實現大屏拼接、多畫面分割的最佳拼接控制節點。采用物聯網設計思維及技術,提供無限擴展的可編程控制功能。

◆節點支持HDMI、DP、SDI、VGA、DVI-I等多種視頻接口，支持640x480，1920x1200，1920x1080等視頻分辨率、
◆編碼節點支持音頻輸入，平衡音頻環出，音頻輸出接口，支持解碼節點輸入獨立音頻至編碼節點進行音頻輸
◆當主網口鏈路出現異常，POE供電支持從主網口供電切換到適配器供電
◆支持對擴展屏信號源進行切換和控制，支持通過坐席端一步完成對擴展屏信號的調用，支持多頭顯卡滑屏，支持點對點鼠標滑屏
◆支持在Windows和主流國產化操作系統等不同操作系統滑屏；支持鼠標慢速滑屏
◆支持碼率以自定義方式在10Kbps∽30Mbps范圍內進行碼率調節
◆支持PC端Windows和主流國產化控制操作
◆支持在不同席位登錄后，保留之前席位的所有配置，包括場景、快捷鍵、顯示模式、權限；支持將坐席配置保存為場景和調用大屏預設場景
